您当前的位置 : 首 页 > 解决方案 > 数据中心机房专用空调选型方案

数据中心机房专用空调设备制冷系统形式很多,可以根据工程项目的特点,选用不同的制冷系统。机房专用空调机组制冷系统主要冷却形式有风冷式、水冷或乙二醇水冷式、冷冻水式、双冷源系统等。


一、数据中心风冷型机房专用空调

1、 风冷式机组的组成及工作原理

风冷式直接蒸发系统使用冷媒作为传热媒介。机组内的制冷系统由蒸发盘管、压缩机、冷凝器等制冷管路组成,室内空气穿过机组内部风道进行循环。将远端的风冷冷凝器与室内机相连接,整个制冷循环在一个封闭的系统内,从而吸收房间内的热负荷并排放到大气中去。

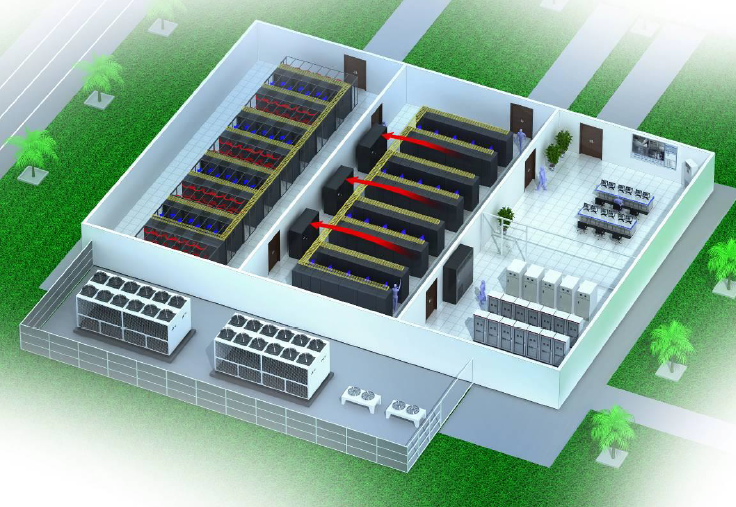

数据中心机房专用空调

二、数据中心水冷机房专用空调或乙二醇水冷机房专用空调

1、 水冷式机组的组成及工作原理

水冷或乙二醇冷却系统的内部结构与风冷式机组相同,室内空气通过蒸发器盘管循环。与风冷式不同的是,水冷机组内部安装有板式冷凝器,将实现房间热量与乙二醇溶液之间的热转换。该冷凝器内的液体作为一个二级传热媒介,被抽到远处安装的空气冷却式干冷器或冷却塔内,热量在那里很终排到大气。水冷却系统机房专用空调机组每台机组均自带制冷循环系统,并配有单独的水冷冷凝器,冷凝器置于室内机内部。所有机组的冷却水可以做成一个冷却水循环系统,由水泵提供循环动力,室外冷却水可采用开放冷却水塔和封闭干冷器两种方式。机房专用空调要求一年四季连续运行,封闭干冷器更为耗能,不宜采用;通常采用冷却水塔的冷却方式。


三、数据中心冷冻水型机房专用空调

当有中央空调冷冻水系统或具备单独的风冷冷冻水机组被作为换热方式时,室内空气可通过冷冻水盘管,直接将热负荷传递到冷冻水系统内。在专用空调机组中央控制器的控制下,水流量通过一个两路或者三路的制冷水阀门进行调节,准确地保持机房内的气温状态。采用独立的风冷冷水机组提供冷源时,宜多台N+1备份方式,提高整个系统的运行保障能力。


为提高空调机组的安全性和备份能力,也可在机组内安装两套独立的制冷盘管和控制阀门,能够处理来自两个独立系统的冷冻水。可以在将中央空调冷冻水系统作为基本的冷冻水源,而单独的风冷冷冻水机组作为二级冷冻水源,特别适用于中央空调冷冻水系统在周末或深夜不再使用的情况。


四、数据中心双冷源机房专用空调

由上述三种基本的冷却方式可组成不同类型的双冷源系统,如风冷+冷冻水系统、水冷+冷冻水系统。

1、风冷+冷冻水系统

风冷+冷冻水系统是分别由风冷和冷冻水系统的制冷盘管组成,通过中央控制器控制系统运行,将风冷系统作为冷冻水系统的备用系统,增加了机房的安全性和附加备份,反之亦然。

2、水冷+冷冻水系统

水冷+冷冻水系统分别由水冷和冷冻水系统的两盘管组成,可以使两个系统互为备份。
